ایلومینیم کے لیے ڈی ایل سی کوٹنگ یو سلاٹ اینڈ مل

اسپاٹ لائٹ نمائش

تفصیل

جدید مشینی کے میدان میں، درست کاٹنے والے اوزار اچھے مشینی نتائج حاصل کرنے کی کلید ہیں۔ ایلومینیم کے لیے یہ DLC Coating U Slot End Mill خاص طور پر ایلومینیم پروسیسنگ کے لیے ڈیزائن کی گئی ہے، جس میں منفرد ساخت، DLC کوٹنگ اور جدید ڈیزائن ہے۔ یہ پروسیسنگ کے مختلف کاموں میں اچھی کارکردگی کا مظاہرہ کرتا ہے اور ایلومینیم پروسیسنگ کے کاموں کے لیے درست اور موثر حل فراہم کرتا ہے۔ ملنگ کٹر نہ صرف بہترین اینٹی چپکنے والی کارکردگی کا حامل ہے، بلکہ ٹول کی زندگی کو 100٪ تک بڑھا سکتا ہے۔ یہ نہ صرف پروسیسنگ لاگت کو کم کرنے میں مدد کرتا ہے، بلکہ آلے کی تبدیلی کی فریکوئنسی کو بھی کم کرتا ہے۔



خصوصیات

1. یو گروو ڈیزائن: ایلومینیم کے لیے یہ ڈی ایل سی کوٹنگ یو سلاٹ اینڈ مل U-گروو ڈیزائن کو اپناتی ہے، جو گڑھوں کو ختم کرنے، ورک پیس کی سطح کو ہموار رکھنے، تیار شدہ مصنوعات کو نقصان پہنچانے سے بچنے، اور اعلیٰ معیار کی سطح کو یقینی بنانے میں مدد کرتا ہے۔ پروسیسنگ



2. ڈی ایل سی کوٹنگ: آلے کی سطح کو ڈی ایل سی کوٹنگ سے ٹریٹ کیا جاتا ہے تاکہ اینٹی آسنشن کارکردگی فراہم کی جا سکے۔ یہ اسے مختلف الوہ دھاتی مواد، جیسے ایلومینیم الائے، جی ایف آر پی، سی ایف آر پی، تانبے کی کھوٹ اور گریفائٹ کی پروسیسنگ کے لیے موزوں بناتا ہے، اور پروسیسنگ کے متنوع کاموں کے لیے حل فراہم کرتا ہے۔



3. کاٹنے کی مزاحمت کو کم کرنا: اس کی کوٹنگ اس میں کم رگڑ کی خصوصیات رکھتی ہے، جو کاٹنے کی مزاحمت کو نمایاں طور پر کم کر سکتی ہے، اس طرح کاٹنے کی کارکردگی میں بہتری آتی ہے اور توانائی کی کھپت میں کمی آتی ہے۔



4. فنشنگ اور ڈرائی کٹنگ: ٹول فنشنگ آپریشن میں اچھی کارکردگی کا مظاہرہ کرتا ہے اور اسے چکنا کرنے والے مواد کے بغیر خشک کاٹنے کے لیے استعمال کیا جا سکتا ہے۔ یہ پیداواری عمل میں پیچیدگی اور ماحولیاتی اثرات کو مزید کم کرتا ہے۔



درخواست

• ایلومینیم پروسیسنگ: ایلومینیم کے لیے یہ ڈی ایل سی کوٹنگ یو سلاٹ اینڈ مل ایلومینیم پروسیسنگ کے شعبے میں بہترین کارکردگی کا حامل ہے اور ایلومینیم الائے پارٹس اور ایلومینیم مصنوعات کی پروسیسنگ کے لیے پہلی پسند کا آلہ بن گیا ہے۔

• کمپوزٹ میٹریل پروسیسنگ: یہ ٹول جامع مواد جیسے GFRP اور CFRP کی پروسیسنگ میں بھی بہترین کارکردگی کا حامل ہے۔ اس کی مخالف چپکنے والی کارکردگی اور کاٹنے کی کارکردگی اسے جامع مواد کی درست مشینی کے لیے موزوں بناتی ہے۔

• تانبے کے مرکب اور گریفائٹ کی پروسیسنگ: اس کا سخت مرکب مواد اسے تانبے کے مرکب اور گریفائٹ جیسے خاص مواد کی پروسیسنگ کے لیے موزوں بناتا ہے، اور ان مواد کے لیے موثر اور اعلیٰ معیار کے کاٹنے کے حل فراہم کرتا ہے۔



کارخانہ





مصنوعات کی وضاحت

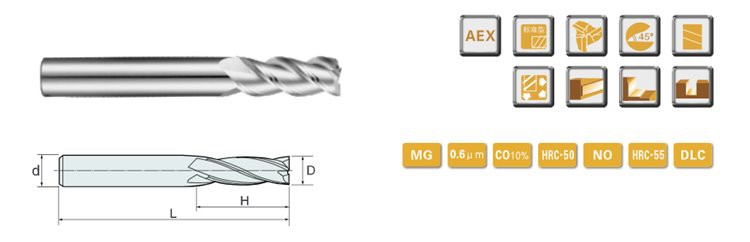

55-60HRC 3 Flute U Type Slot Carbide Endmill with Dlc Coating for Alumnium





تفصیلات	d1	L1	D	L
D1*3*D4*50L	1 ملی میٹر	3 ملی میٹر	4 ملی میٹر	50 ملی میٹر
D1.5*4.5*D4*50L	1.5 ملی میٹر	4.5 ملی میٹر	4 ملی میٹر	50 ملی میٹر
D2*6*D4*50L	2 ملی میٹر	6 ملی میٹر	4 ملی میٹر	50 ملی میٹر
D2.5*7.5*D4*50L	2.5 ملی میٹر	7.5 ملی میٹر	4 ملی میٹر	50 ملی میٹر
D3*9*D4*50L	3 ملی میٹر	9 ملی میٹر	4 ملی میٹر	50 ملی میٹر
D3.5*10*D4*50L	3.5 ملی میٹر	10 ملی میٹر	4 ملی میٹر	50 ملی میٹر
D4*12*D4*50L	4 ملی میٹر	12 ملی میٹر	4 ملی میٹر	50 ملی میٹر
D4*16*D4*75L	4 ملی میٹر	16 ملی میٹر	4 ملی میٹر	75 ملی میٹر
D4*20*D4*100L	4 ملی میٹر	20 ملی میٹر	4 ملی میٹر	100 ملی میٹر
D5*15*D5*50L	5 ملی میٹر	15 ملی میٹر	5 ملی میٹر	50 ملی میٹر
D5*20*D5*75L	5 ملی میٹر	20 ملی میٹر	5 ملی میٹر	75 ملی میٹر
D5*25*D5*100L	5 ملی میٹر	25 ملی میٹر	5 ملی میٹر	100 ملی میٹر
D6*18*D6*50L	6 ملی میٹر	18 ملی میٹر	6 ملی میٹر	50 ملی میٹر
D6*24*D6*75L	6 ملی میٹر	24 ملی میٹر	6 ملی میٹر	75 ملی میٹر
D6*30*D6*100L	6 ملی میٹر	30 ملی میٹر	6 ملی میٹر	100 ملی میٹر
D8*24*D8*60L	8 ملی میٹر	24 ملی میٹر	8 ملی میٹر	60 ملی میٹر
D8*30*D8*75L	8 ملی میٹر	30 ملی میٹر	8 ملی میٹر	75 ملی میٹر
D8*35*D8*100L	8 ملی میٹر	35 ملی میٹر	8 ملی میٹر	100 ملی میٹر
D10*30*D10*75L	10 ملی میٹر	30 ملی میٹر	10 ملی میٹر	75 ملی میٹر
D10*45*D10*100L	10 ملی میٹر	45 ملی میٹر	10 ملی میٹر	100 ملی میٹر
D12*35*D12*75L	12 ملی میٹر	35 ملی میٹر	12 ملی میٹر	75 ملی میٹر
D12*45*D12*100L	12 ملی میٹر	45 ملی میٹر	12 ملی میٹر	100 ملی میٹر
D14*45*D14*100L	14 ملی میٹر	45 ملی میٹر	14 ملی میٹر	100 ملی میٹر
D16*45*D16*100L	16 ملی میٹر	45 ملی میٹر	16 ملی میٹر	100 ملی میٹر
D18*45*D18*100L	18 ملی میٹر	45 ملی میٹر	18 ملی میٹر	100 ملی میٹر
D20*45*D20*100L	20 ملی میٹر	45 ملی میٹر	20 ملی میٹر	100 ملی میٹر
D6*45*D6*150L	6 ملی میٹر	45 ملی میٹر	6 ملی میٹر	150 ملی میٹر
D8*50*D8*150L	8 ملی میٹر	50 ملی میٹر	8 ملی میٹر	150 ملی میٹر
D10*60*D10*150L	10 ملی میٹر	60 ملی میٹر	10 ملی میٹر	150 ملی میٹر
D12*60*D12*150L	12 ملی میٹر	60 ملی میٹر	12 ملی میٹر	150 ملی میٹر
D14*70*D14*150L	14 ملی میٹر	70 ملی میٹر	14 ملی میٹر	150 ملی میٹر
D16*75*D16*150L	16 ملی میٹر	75 ملی میٹر	16 ملی میٹر	150 ملی میٹر
D18*75*D18*150L	18 ملی میٹر	75 ملی میٹر	18 ملی میٹر	150 ملی میٹر
D20*75*D20*150L	20 ملی میٹر	75 ملی میٹر	20 ملی میٹر	150 ملی میٹر



رواداری
بانسری قطر	بانسری قطر رواداری	پنڈلی قطر رواداری
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



درخواست
کاربن سٹیل کھوٹ سٹیل ۔	پہلے سے سخت سٹیل	زیادہ سخت				سٹینلیس سٹیل	تانبے کا کھوٹ	ایلومینیم مصر
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



تجویز کردہ پیرامیٹرز



مواد	کاربن اسٹیل، مصر دات اسٹیل، S45C، FC، FCD، SCM، S50C، SKS...		الائے اسٹیل، ٹول اسٹیل SCR، SNCM، SKD11، SKD61.NAK80		ہارڈ اسٹیل، SKD11
سختی	HRC30		HRC50		HRC60
قطر	کاٹنے کی رفتار (VC) (mm-1)	فیڈ(F) (mm-min)	کاٹنے کی رفتار (VC) (mm-1)	فیڈ(F) (mm-min)	کاٹنے کی رفتار (VC) (mm-1)	فیڈ(F) (mm-min)
1 ملی میٹر	22000	400	18000	200	9000	140
1.5 ملی میٹر	12000	500	11000	280	5200	150
2 ملی میٹر	10000	550	10000	280	4600	170
3 ملی میٹر	9000	600	5500	310	3500	220
4 ملی میٹر	6000	750	5000	400	2200	220
5 ملی میٹر	4800	800	4000	400	1700	240
6 ملی میٹر	4500	820	3800	420	1600	300
8 ملی میٹر	3500	820	2800	420	1000	300
10 ملی میٹر	3000	820	1800	420	900	300
12 ملی میٹر	2000	820	1600	350	800	300
16 ملی میٹر	1500	650	1000	300	500	150
20 ملی میٹر	1200	650	900	300	400	150





خام مال کی فہرست



گریڈ	آئی ایس او کوڈ	کیمیائی مرکبات (%)		اناج کا سائز (um)	جسمانی مکینیکل خصوصیات (اس سے بڑا یا اس کے برابر)			کوٹنگ
		ڈبلیو سی	شریک		کثافت (g/cm3)	سختی (HRA)	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	نینو بلیک
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	نینو (نیلے)

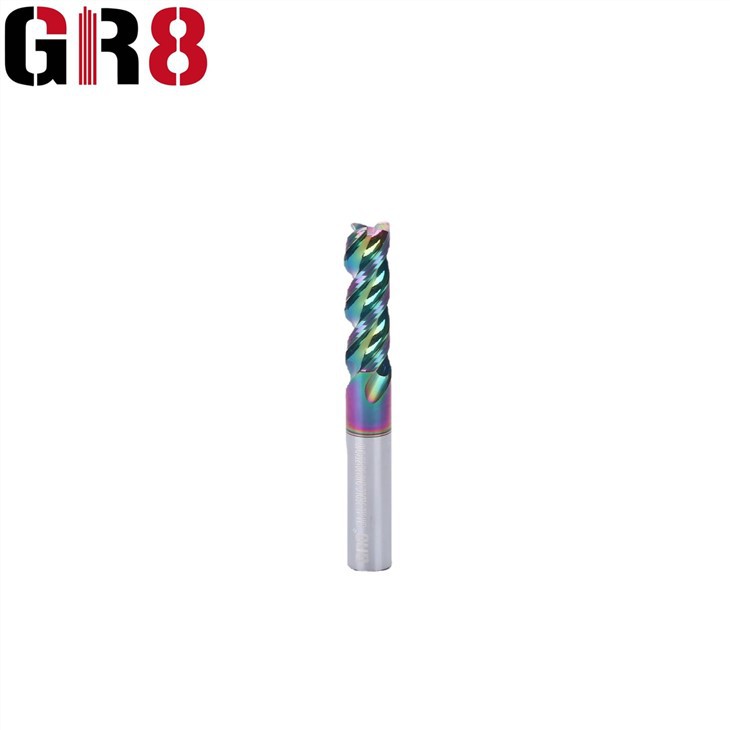

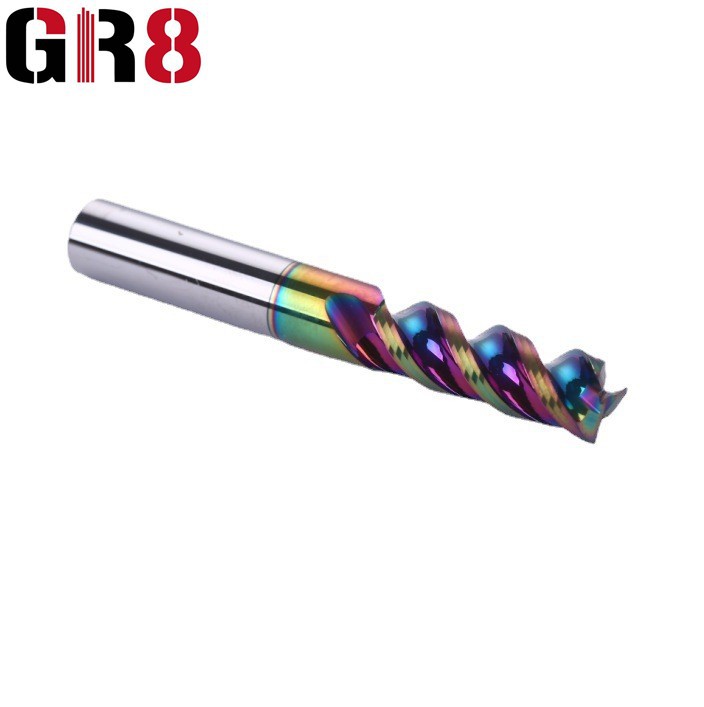

تفصیلی تصاویر





ایلومینیم کے لیے ڈی ایل سی کوٹنگ یو سلاٹ کٹنگ ٹولز	ایلومینیم کے لیے DLC کوٹنگ U سلاٹ ملنگ کٹر	ایلومینیم کے لیے DLC کوٹنگ U سلاٹ کٹر





ہمارے فوائد



تمام عملوں کے لیے سائٹ پر معائنہ، معائنہ کا ریکارڈ 3 سال تک قابل شناخت رکھا جائے۔

تمام انسپکٹرز بین الاقوامی سرٹیفکیٹس کے ساتھ ہنر مند ہیں۔

اہل WPS اور پیشہ ور ویلڈر ویلڈنگ کے معیار کی ضمانت دیتے ہیں۔

شپمنٹ سے پہلے تیار شدہ انکروں کا 100٪ معائنہ۔

معائنہ کرنے والے عملے کے لیے باقاعدہ تربیت





پیکیجنگ





عمومی سوالات



1. سوال: آپ کی کم از کم آرڈر کی مقدار کیا ہے، کیا آپ مجھے نمونے بھیج سکتے ہیں؟

A: ہماری کم از کم مقدار 1 سیٹ ہے، ہم آپ کو کیٹلاگ بھیج سکتے ہیں، ہماری کمپنی میں آنے کے لیے آپ کا پرتپاک خیرمقدم کرتے ہیں۔



2. سوال: آپ کی مصنوعات کونسی معیار کی ہیں؟

A: ہمیں اب تک CE، ISO، SGS، TUV، SONCAP سرٹیفکیٹ ملا ہے۔



3. سوال: آپ کی مشین کی ترسیل کا وقت کیا ہے؟

A: عام طور پر، ہماری مشین کی ترسیل کا وقت تقریبا 30 دن ہے، اپنی مرضی کے مطابق مشین ہمارے گاہکوں کے ساتھ بات چیت کے طور پر فراہم کی جائے گی.



4. سوال: کیا مشین کو ہماری ضرورت کے مطابق بنایا جا سکتا ہے، جیسے کہ ہمارے لوگو پر ڈالیں؟

A: یقیناً ہماری مشین کو آپ کی ضرورت کے مطابق بنایا جا سکتا ہے، اپنا لوگو لگانا بھی دستیاب ہے۔
